Forged Steel Trunnion Ball Valve -FLANGE

Guocheng Valve Group Co.,LTD. minangka salah sawijining produsen KATUP BOLA TRUNNION FORGED China sing misuwur, Sugeng rawuh ing KATUP BOLA TRUNNION FORGED murah saka pabrik kita.

TRUNNION BALL katup palsu

Katup bal trunnion digunakake kanggo motong utawa nyambungake media ing macem-macem Class150 ~ Class2500. Katup sing digawe saka macem-macem bahan cocok kanggo macem-macem media kayata banyu, uap, lenga, gas cair, gas alam, gas batu bara, asam nitrat, oksidator, urea lan liya-liyane. Mode nyopir kalebu operasi manual lan operasi listrik. Sambungan ends bisa flange utawa butt welding.

FITUR STRUKTURAL

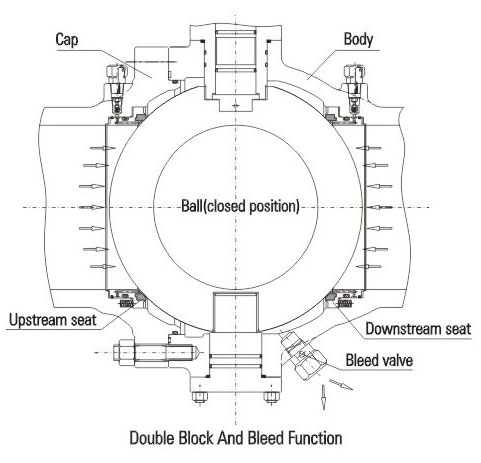

1. Double Block And Bleed (DBB)
Nalika tutup ditutup lan rongga tengah dikosongake liwat katup discharge, kursi hulu lan hilir bakal mblokir cairan ing inlet lan stopkontak kanggo mujudake fungsi blok ganda. Fungsi liyane saka piranti discharge yaiku kursi katup bisa dipriksa yen ana bocor nalika tes. Kajaba iku, celengan ing njero awak bisa dicuci lan dibuwang liwat piranti discharge kanggo nyuda karusakan ing kursi kanthi impurities ing medium.

2. Torsi Operasi Kurang
Katup bal pipa trunnion nggunakake struktur bal trunnion lan kursi tutup ngambang, supaya bisa entuk torsi sing luwih murah ing tekanan operasi. Iku nggunakake PTFE self-lubricating lan ngusapake prewangan kanggo ngurangi koefisien gesekan kanggo paling magepokan karo kakiyatan dhuwur lan gagang fineness dhuwur.

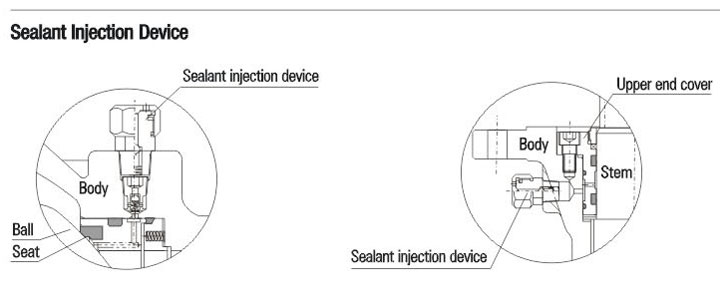

3. Piranti Sealing Darurat
Katup bal kanthi diameter luwih saka utawa padha karo 6 ″ (DN150) kabeh dirancang nganggo piranti injeksi sealant ing batang lan kursi. Nalika dering jog utawa ring O batang rusak amarga kacilakan, sealant sing cocog bisa disuntikake dening piranti injeksi sealant supaya ora bocor medium ing ring jog lan batang. Yen perlu, sistem sealing tambahan bisa digunakake kanggo ngumbah lan lubricating jog kanggo njaga karesikan.

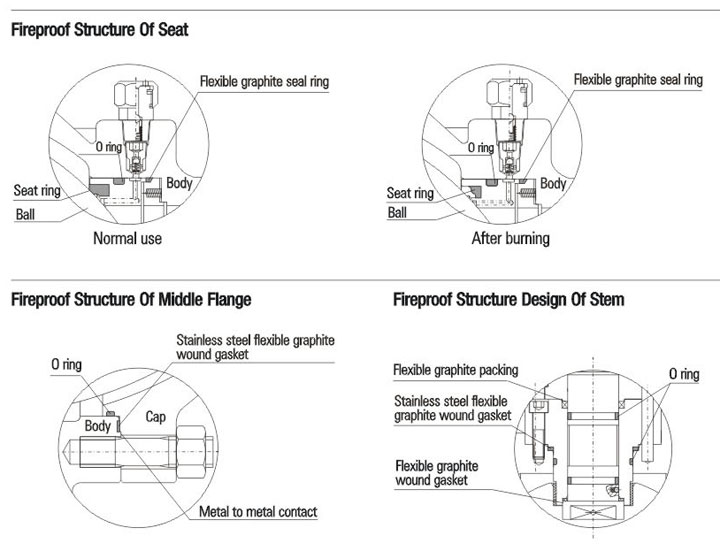

4. Desain Struktur Fireproof
Ing cilik saka geni sak nggunakake tutup, ring jog, stem O ring lan tengah flange O ring digawe saka PTFE, karet utawa bahan non-logam liyane bakal decomposed utawa rusak ing suhu dhuwur. Ing tekanan saka medium tutup werni bakal push punggawa jog kanthi cepet menyang werni kanggo nggawe ring segel logam kontak werni lan mbentuk logam tambahan kanggo struktur sealing logam, kang bisa èfèktif ngontrol bocor tutup. Desain struktur fireproof katup bal pipa trunnion cocog karo syarat ing API 607, API 6FA, BS 7655 lan standar liyane.

5. Struktur Anti-statis
Katup werni diwenehake karo struktur anti-statis lan nganggo piranti discharge listrik statis kanggo langsung mbentuk saluran statis antarane werni lan awak utawa mbentuk saluran statis antarane werni lan awak liwat gagang, supaya minangka kanggo discharge listrik statis diprodhuksi dut kanggo gesekan nalika mbukak lan nutup werni lan jog liwat pipo, Nyingkiri geni utawa bledosan sing bisa disebabake dening sistem statis sparks.
6. Struktur sealing kursi sing dipercaya
Sealing jog diwujudake liwat rong punggawa kursi ngambang. Dheweke bisa ngambang kanthi aksial kanggo mblokir cairan kasebut, kalebu penyegelan bal lan penyegelan awak. Sealing tekanan rendah kursi katup diwujudake kanthi pre-tightening musim semi. Kajaba iku, efek piston saka tutup tutup punika desinde akal, kang nyadari dhuwur meksa sealing dening meksa saka medium dhewe. Ing ngisor iki rong jinis bal sealing bisa diwujudake.
7. Tunggal Sealing (otomatis Relief Tekanan Ing Rongga Tengah Katup)
Umumé, struktur sealing tunggal digunakake, yaiku, mung ana sealing hulu. Minangka spring independen dimuat munggah lan hilir kursi sealing digunakake, over-meksa nang growong tutup bisa ngatasi efek wis tightening spring, supaya minangka kanggo nggawe release jog saka werni lan éling relief meksa otomatis menyang bagean hilir.

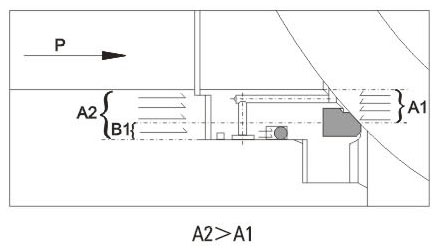

Sisih hulu: Nalika kursi obah kanthi aksial ing sadawane katup, tekanan P sing ditindakake ing bagian hulu (inlet) ngasilake gaya mundur ing A1. Minangka A2 luwih dhuwur tinimbang A1, A2-A1 = B1, pasukan ing B1 bakal push jog kanggo werni lan éling sealing nyenyet saka bagean hulu.

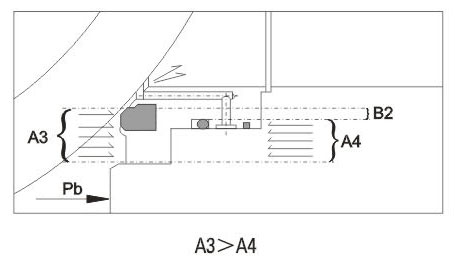

Sisih hilir: Sawise tekanan Pb ing rongga katup mundhak, gaya sing ditindakake ing A3 luwih dhuwur tinimbang ing A4. Minangka A3-A4 = B2, diferensial tekanan ing B2 bakal ngatasi pasukan spring kanggo nggawe release jog saka werni lan éling relief meksa saka growong tutup kanggo bagean hilir. Sawisé iku, jog lan bal bakal disegel maneh tumindak spring.

8. Double Sealing (Piston pindho)
Katup werni pipa trunnion bisa dirancang kanthi struktur sealing pindho sadurunge lan sawise bal kanggo sawetara kahanan layanan khusus lan syarat pangguna. Wis efek piston pindho. Ing kondisi normal, tutup umum nganggo sealing utami. Nalika sealing jog utami rusak lan nyebabake bocor. Kursi sekunder bisa muter fungsi sealing lan nambah linuwih sealing.

Kursi kasebut nggunakake struktur gabungan. Segel utama yaiku segel logam menyang logam. Segel sekunder yaiku cincin O karet fluorine sing bisa njamin tutup bal tekan sealinge tingkat gelembung. Nalika diferensial meksa banget kurang, jog sealing bakal menet werni liwat tumindak spring kanggo éling sealing utami. Nalika diferensial meksa mundhak, pasukan sealing saka jog lan awak bakal nambah patut supaya tightly segel jog lan bal lan njamin kinerja sealing apik.

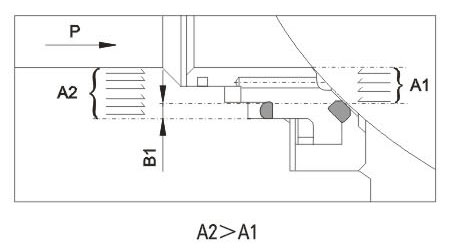

Penyegelan utama: Hulu. Nalika diferensial tekanan luwih murah utawa ora ana bedane tekanan, kursi sing ngambang bakal pindhah sacara aksial ing sadawane katup ing sangisore aksi spring lan push jog menyang bal kanggo njaga sealing sing ketat. Nalika tekanan pipa P mundhak, gaya sing ditindakake ing area A2 kursi katup luwih dhuwur tinimbang gaya sing ditindakake ing area A1, A2-A1 = B1. Mulane, pasukan ing B1 bakal push jog menyang werni lan éling sealing nyenyet saka bagean hulu.

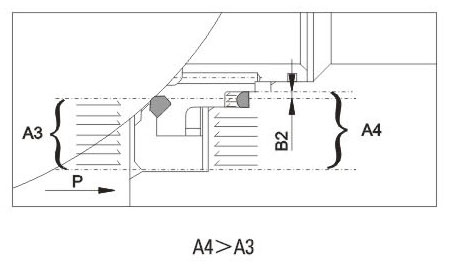

Penyegelan sekunder: Hilir. Nalika diferensial tekanan luwih murah utawa ora ana bedane tekanan, kursi sing ngambang bakal pindhah sacara aksial ing sadawane katup ing sangisore aksi spring lan push jog menyang bal kanggo njaga sealing sing ketat. Nalika tekanan rongga katup P mundhak, gaya sing ditindakake ing area A4 kursi katup luwih dhuwur tinimbang gaya sing ditindakake ing area A3, A4-A3 = B1. Mulane, pasukan ing B1 bakal push jog menyang werni lan éling sealing nyenyet saka bagean hulu.

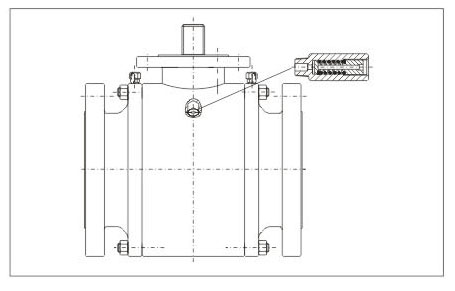

9. Piranti Relief Safety
Minangka tutup werni dirancang karo sealing utami lan secondary majeng sing duwe efek piston pindho, lan growong tengah ora bisa éling relief meksa otomatis, tutup relief safety kudu diinstal ing awak kanggo nyegah bebaya saka karusakan over-tekanan ing growong tutup sing bisa kelakon amarga expansion termal saka medium. Sambungan katup relief safety umume NPT1 / 2. Titik liyane sing kudu dicathet yaiku medium katup relief safety langsung dibuwang menyang atmosfer. Yen ora diidini mbuwang langsung menyang atmosfer, disaranake supaya katup bal kanthi struktur khusus relief tekanan otomatis menyang aliran ndhuwur kudu digunakake. Deleng ing ngisor iki kanggo rincian. Mangga tandhani kanthi urutan yen sampeyan ora mbutuhake katup relief safety utawa yen sampeyan pengin nggunakake katup bal kanthi struktur khusus relief tekanan otomatis menyang aliran ndhuwur.

10. Struktur Secial Relief Tekanan Otomatis Menuju Upper Stream

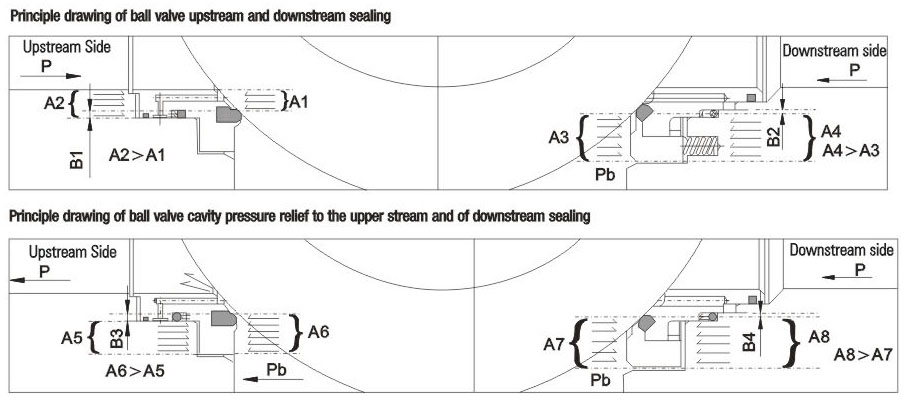

Minangka tutup werni dirancang karo sealing utami lan secondary majeng sing wis efek piston pindho, lan growong tengah ora bisa éling relief meksa otomatis, tutup werni karo struktur khusus dianjurake kanggo ketemu requirement relief meksa otomatis lan njamin ora polusi kanggo lingkungan. Ing struktur, stream ndhuwur nganggo sealing utami lan stream ngisor nganggo sealing utami lan sekunder. Nalika tutup werni ditutup, meksa ing growong tutup bisa éling relief meksa otomatis kanggo stream ndhuwur, supaya minangka supaya bebaya disebabake meksa growong. Nalika kursi utami rusak lan bocor, kursi sekunder uga bisa muter fungsi sealing. Nanging perhatian khusus kudu dibayar kanggo arah aliran katup bal. Sajrone instalasi, cathet arah hulu lan hilir. Deleng gambar ing ngisor iki kanggo prinsip sealing katup kanthi struktur khusus.

11. Blow-out Proof Stem
Batang sdopts struktur bukti jotosan-metu. Batang kasebut dirancang kanthi langkah sikil ing sisih ngisor supaya kanthi posisi tutup mburi ndhuwur lan sekrup, batang ora bakal diunekake dening medium sanajan ana tekanan sing ora normal ing rongga katup.

12. Ketahanan Korosi Lan Ketahanan Tekanan Sulfida
Tunjangan karat tartamtu ditinggalake kanggo kekandelan tembok awak. Batang baja karbon, poros tetep, bal, kursi lan dering kursi kena plating nikel kimia miturut ASTM B733 lan B656. Kajaba iku, macem-macem bahan tahan karat kasedhiya kanggo pangguna kanggo milih.
Miturut syarat pelanggan, bahan katup bisa dipilih miturut NACE MR 0175 / ISO 15156 utawa NACE MR 0103, lan kontrol kualitas lan pengawasan kualitas sing ketat kudu ditindakake sajrone manufaktur supaya bisa nyukupi syarat ing standar lan nyukupi kahanan layanan ing lingkungan sulfurisasi.

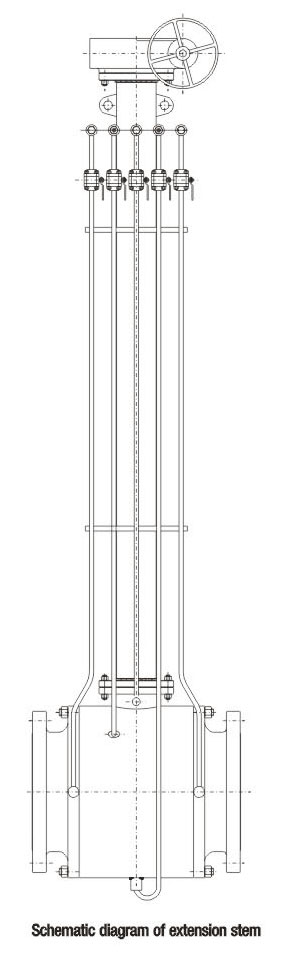

13. Batang Ekstensi
Kanggo katup sing dipasang, batang ekstensi bisa diwenehake yen perlu operasi lemah. Batang ekstensi kasusun saka gagang, katup injeksi sealant, lan katup got sing bisa ditambahi menyang ndhuwur supaya gampang digunakake. Pangguna kudu nuduhake syarat batang ekstensi lan dawa nalika nggawe pesenan.
Kanggo katup bal sing didorong liwat operasi listrik, pneumatik lan pneumatik -hidrolik, dawa batang ekstensi kudu saka tengah pipa menyang flange ndhuwur.
